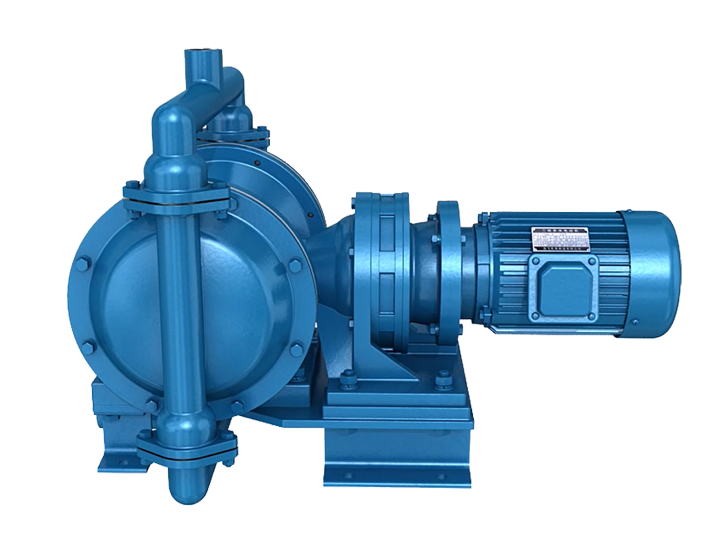

電動隔膜泵是一種常用的工業泵，以其結構簡單、運行可靠、維護方便的特點，在化工、石油、制藥、食品等行業得到廣泛應用。下面我將為您詳細講解其結構。它的主要組成部分包括：泵體、隔膜、驅動裝置、吸入閥、排出閥和連接件等。讓我們逐一了解這些部分的結構。

泵體：電動隔膜泵的泵體一般由兩個相互連接的隔膜腔室組成。泵體通常由鋁合金、不銹鋼等材料制成，以保證其耐腐蝕性和強度。泵體內部的隔膜腔室分為吸入腔和排出腔，兩者之間通過隔膜進行隔離。

隔膜：隔膜是電動隔膜泵的核心部件，通常采用彈性材料制成，如氟橡膠、氯丁橡膠等。它具有良好的耐腐蝕性和封閉性能，能夠有效地隔離吸入腔和排出腔。隔膜泵的工作原理是通過壓縮氣體或液體來驅動隔膜的往復運動，從而實現泵送介質的目的。

驅動裝置：它的驅動裝置通常由電機、減速器和連桿機構組成。電機提供動力，減速器將電機的高速旋轉轉換為隔膜泵所需的低速高扭矩輸出。連桿機構將減速器輸出的旋轉運動轉換為隔膜的往復運動。

吸入閥和排出閥：吸入閥和排出閥位于泵體的吸入腔和排出腔之間。它們通過開閉來控制介質的進出。當隔膜向后運動時，吸入閥打開，允許介質進入吸入腔；而排出閥關閉，防止介質回流。當隔膜向前運動時，吸入閥關閉，排出閥打開，將介質排出。

連接件：連接件包括進出口管道、法蘭、螺栓等，用于連接泵體和管道系統，確保介質的順利流動。泵體通常具有進出口法蘭，可以根據具體的工藝需求選擇合適的連接方式，如螺紋連接、法蘭連接等。進出口管道將介質引入和排出泵體。

總結起來，電動隔膜泵的結構主要包括泵體、隔膜、驅動裝置、吸入閥、排出閥和連接件等組成部分。泵體內部的隔膜腔室通過隔膜進行隔離，驅動裝置提供動力使隔膜往復運動，吸入閥和排出閥控制介質的進出，連接件用于連接泵體和管道系統。輔助部件如液壓驅動裝置和控制系統可以根據具體需求進行配置。
