產品簡介
特點
內裝式不銹鋼結構，使用單（三）相電源，具有體積小，外觀美，防銹、耐腐蝕，一般酸堿海水都能使用。（PH值4～10）適用于醫藥、食品等行業。
! 警示該泵不得用于運轉可燃及其它危險液體
! 警示應確保泵不得干運行
運行情況
| 運行情況 |
泵系列 |
| QDN/QN |
| 運轉液體 |
凈水、微污染水、海水 |
| 液體最高溫度 |
40℃ |
| 懸浮體最大自由行程 |
Φ4mm |
| 液體PH值 |
4.0~10.0 |
| 最大浸水深度 |
5m |
| 安裝標高（海平面上） |
1000meters |
| 最大浸水深度時的噪聲 |
（當泵潛水時，噪聲消失） |
| 最大開/關 循環/小時 |
（相等間隔） |
- 搬動水泵時請用把手。
電擊危險 請不要用電源電纜懸掛水泵
警示 浮于開關上下擺動區域應保證無障礙物。
-
應配塑料輸水管以備泵的工作時使用，此時還應配備一根繩子，與泵把手扎緊，泵使用時提升水泵。
-
為了防止水泵堵塞，最好把它安裝在離水底面有一段距離的平臺上，從而不至帶起沙泥。如果是安裝在軟泥或沙泥底上，在泵體下應放一塊板以防泵深陷。
-
為了防止水生植物堵塞濾網影響運行，用竹藍包裹水泵。
-
自動控制水泵應裝有預置浮子開關，通過調整浮子開關的活動件即可。
-
為了避免機械或電機傷害，所有便攜式水泵在重新安裝之前應保證安全絕緣。
-

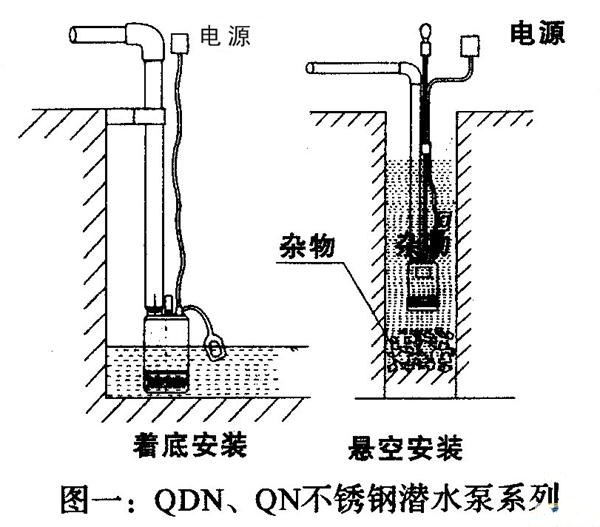

安裝圖示意如下：
| 型號 |
流量(M3/H) |
揚程 |
配管內徑 |
使用電壓 |
包裝尺寸 |
毛重(KG) |
| QSP100-4-2.2KW |
100 |
4 |
100 |
380 |
21*21*54 |
39 |
| QSP65-7-2.2KW |
65 |
7 |
100 |
380 |
21*21*54 |
39 |
| QSP25-17-2.2KW |
25 |
17 |
50 |
380 |
21*21*54 |
39 |
| QSP15-25-2.2KW |
15 |
25 |
65 |
380 |
21*21*54 |
39 |
| QSP20-20-2.2KW |
20 |
20 |
65 |
380 |
21*21*54 |
39 |
| QSP10-32-2.2KW |
10 |
32 |
50 |
380 |
22*22*56 |
40 |
| QSP65-10-3KW |
65 |
10 |
100 |
380 |
22*22*56 |
41 |
| QSP40-16-3KW |
40 |
16 |
80 |
380 |
22*22*56 |
41 |
| QSP15-34-3KW |
15 |
34 |
65 |
380 |
22*22*56 |
41 |
| QSP25-24-3KW |
24 |
25 |
65 |
380 |
22*22*56 |
41 |
| QSP40-21-4KW |
40 |
21 |
80 |
380 |
22*22*57 |
42 |
| QSP15-34-4KW |
15 |
40 |
65 |
380 |
22*22*57 |
42 |
| QSP20-35-4KW |
20 |
35 |
65 |
380 |
22*22*57 |
42 |
| QSP75-10-4KW |
75 |
10 |
65 |
380 |
22*22*57 |
42 |
| QSP100-12-5.5KW |
100 |
12 |
120 |
380 |
27*27*61 |
45 |
| QSP160-11-7.5KW |
160 |
11 |
120 |
380 |
28*28*63 |
50 |
使用說明
電源接口
- 接地
-
警示 必須保證水泵電壓，頻繁與電源供給網相一致
電擊危險 安裝人員必須確保接地- 電擊危險 被供電流必須保證安裝自動觸保器
- 單相
- 單相水泵帶接地插頭電源線。
- 三相
- 地線必須同電源網連接。
- 超載保護
- 單相泵裝有內裝式自動設置熱超載過載保護器，故其它保護裝置不再需要。
- 三相水泵轉動方向試驗
- 水泵電機軸轉動方向?qū)⒂绊懰^和水的傳輸。正確的轉動方向從水泵的進水口看是順時針方向。
- 當采用加長電纜時，須確保避免出現電壓下降并保持接頭干燥
- 室外開關或接頭應有防雨罩及防潮措施。不要接觸淋濕的開關或用濕手觸摸開關。
- 接線應由專業資質電工來實施，并應符合相關安全標準。
起動
- 起動前，檢査水泵安裝及電源連接是否正確。
- 浮子開關直接連接到泵上控制泵的起動及停運。檢查浮子開關是否可自由活動，而不受其它物體的干擾。
- 對于沒有浮子開關結構的水泵，當水泵完全被浸入水中時，水泵起動。如電機沒有完全被浸入水中或在超過40℃的水溫中運行過長時間，電機將停運。當電機線圈溫度過冷時，熱保護裝置自動轉。
- 起動水泵，讓它轉動幾秒，檢査它的啟動，運行及轉動方向（對三相泵而言，發現錯誤的轉動方向后，應回轉兩相， 然后再起動），如發現沒有或很少水流出，說明水泵轉動方向故障，你應該回轉相位。
運行
- 當水泵運轉時，你必須注意水面高度（特別是在小容量運行時），一旦水面高度不夠，必須禁止水泵運行。如果水泵在無水的情況下長時間運行，將燒壞電機或線圈。
- 實際提長髙度（從水面到目的地）應不得低于規定提升高度的80%（提升高度見銘牌）。
- 電壓波動范圍應在額定電壓的10%以內，否則將減少電機壽命，甚至損壞電機。
- 水泵運轉時，如發現異常現象，如異聲，出水少或不出水，應立即關閉電源，停止泵運轉。當泵通電或潮濕時，不要觸摸泵體。
維護保養
電擊危險 檢修之前，必須定水泵斷電
電擊危險 必須用專用工具，由制造商或客戶服務部來更換配件。
- 定期檢查電源電線，如發現電線有裂口等現象，請立即更換。
- 用兆歐表定期檢查絕緣狀況，地線與火線間的絕緣電阻應為50MΩ或更高一點。
- 維修或更換密封件后，應在0.2MPa氣壓下測試3分鐘以確認泵是否泄漏。
- 新泵使用后，如果有一段時間不用泵，應不要把它繼續放在水中（特別是要凍住水中），而是應該讓它在干凈水中通電運轉幾分鐘，然后去除內外泥沙，擦拭干凈并干燥，放置在通風干燥處。
- 使用一年后，水泵需要保養維修：包括檢查損壞件，更換需要更換的部件，特別是需要定期更換密封件。
- 拆卸水泵必須由專業技術人員來進行。
故障排除
| 故 障 |
可能引起的原因 |
修 理 |
| 不能送水，電機不轉或起動后立刻停止。 |
- 沒接通電源
- 插入不正確
- 電線破損，不通電
- 斷路器不工作
- 單相線沒接好
- 轉子堵塞
- 電機或電容損壞
- 水面太低，浮子開關不工作
- 電壓太低
|
- 檢查電源
- 正確插入插座
- 更換新電線
- 請專業技術人員檢查斷路器
- 檢查端子盒及電纜
- 排除故障
- 修理或更換
- 檢查水位
- 提高電壓
|
| 泵不能送水，但電機運轉 |
- 過濾器故障
|
- 清理過濾器
|
| 間歇運轉(單相泵）熱保護器工作太頻繁 |
- 硬物卡住葉輪
- 水溫太高
- 電壓太高或太低
- 工作時間太長
- 電容器斷路或打開
|
- 清除異物
- 降低水溫
- 調整電壓
- 調整出口閥
- 更換電容器
|
| 泵送水減少 |
- 過濾器故障
- 送水管故障
- 轉子磨損故障
- 轉子轉向錯誤（三相泵）
- 電壓下降
- 液體粘度高
- 鼠籠式轉子桿斷裂
- 密封件損壞
|
- 清理過濾器
- 清除故障
- 更換轉子
- 回轉兩相
- 提高電壓
- 改善水質
- 更換轉子
- 更換密封件
|
| 起動機線圈燃燒 |
- 接地故障
- 損壞的密封盒及泄漏造成中間斷路
- 泵離水運轉時間太長
- 超負荷運轉
- 轉子斷裂
- 電纜開裂，泄漏及電纜受潮
- 頻繁開關
- 水泵遭雷擊
|
修理裝置，確定故障，拆線圈，重新接好，浸入漆中并烘干 |
| 漏電 |
- 電線沒接好
- 密封件泄漏
|
- 確定黃、綠線正確接地
- 更換密封件
|
