FZB系列氟塑料自吸泵是按標準并結合非金屬泵的工藝設計制造。泵體采用金屬外殼內襯氟塑料，過流部件全部采用氟塑料合金制造，泵蓋、葉輪等均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式優質的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷（或氮化硅），動環采用四氟填充材料，其耐腐耐磨密封性更好。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構優質合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。 FZB自吸泵突出的特點就是具有自吸功能，可抽送低于泵安裝位置以下的液體，且性能穩定，操作簡單，只需在泵初次使用前灌液后，第二次及以后使用則無需灌液，直接開機即可，自吸高度可根據介質密度在2至4米內確定，是替代體型笨重的液下泵的更佳選擇。
技術參數：
| 規格型號 | 蝕量 | 轉速（r/min） | 流量（m3/h） | 揚程 | 效率（%） | 自吸高度 | 自吸時間 | 進口X出口 | 電機功率 | 整機重量 |
| FZB25-18 | 3 | 2900 | 3.6 | 18 | 20 | 1 | 180 | 25X25 | 2.2 | 65 |
| FZB40-20 | 3 | 2900 | 8 | 20 | 42 | 1 | 180 | 40X50 | 3 | 47 |
| FZB40-30 | 3.5 | 2900 | 8 | 30 | 48 | 3 | 150 | 40X50 | 4 | 160 |
| FZB50-20 | 3 | 2900 | 12 | 20 | 48 | 1 | 180 | 50X50 | 3 | 47 |
| FZB50-30 | 3.5 | 2900 | 12 | 30 | 48 | 3 | 150 | 50X50 | 4 | 160 |
| FZB50-45 | 3.5 | 2900 | 12 | 45 | 35 | 3 | 150 | 50X32 | 7.5 | 210 |
| FZB50-70 | 4 | 2900 | 12 | 70 | 26 | 3 | 150 | 50X32 | 15 | 320 |
| FZB65-30 | 4 | 2900 | 25 | 30 | 55 | 3 | 200 | 65X50 | 7.5 | 210 |
| FZB65-45 | 4 | 2900 | 25 | 45 | 42 | 3 | 180 | 65X40 | 11 | 300 |
| FZB65-70 | 4 | 2900 | 25 | 70 | 41 | 3 | 180 | 65X40 | 30 | 530 |
| FZB80-30 | 4.5 | 2900 | 50 | 30 | 58 | 3 | 150 | 80X65 | 11 | 284 |
| FZB80-45 | 4.5 | 2900 | 50 | 45 | 53 | 3 | 180 | 80X65 | 15 | 330 |
| FZB80-70 | 5 | 2900 | 50 | 70 | 50 | 3 | 200 | 80X50 | 30 | 550 |
| FZB100-30 | 6 | 2900 | 100 | 30 | 60 | 3 | 150 | 100X80 | 18.5 | 390 |
| FZB100-45 | 6 | 2900 | 100 | 45 | 55 | 3 | 150 | 100X65 | 30 | 500 |

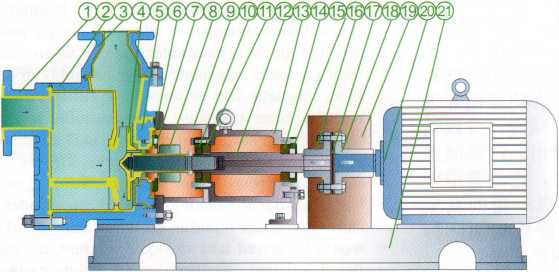

| 部件名稱 | 材料名稱 | 部件名稱 | 材料名稱 | 部件名稱 | 材料名稱 |
| 1前蓋 | HT200/F46 | 8動環 | 碳化硅/硬質合金 | 15后軸承壓蓋 | HT200 |
| 2泵體 | HT200/F46 | 9支架 | HT200 | 16泵聯器 | 45# |
| 3出口法蘭 | HT200/F46 | 10前軸承壓蓋 | HT200 | 17膜片 | 304 |
| 4葉輪 | 氟塑料合金 | 11前軸承 | Gcr15 | 18電聯器 | 45# |
| 5泵蓋 | HT200/F46 | 12軸承 | 45#/304/316/316L | 19護罩 | 304 |
| 6靜環 | 碳化硅/硬質合金 | 13軸承箱 | HT200 | 20電機 | 根據客戶需求 |
| 7機封壓蓋 | 304/316/316L | 14后軸承 | Gcr15 | 21底板 | HT200 |
| 型 號 | 外型及安裝尺寸 | 進口法蘭尺寸 | 出口法蘭尺寸 | |||||||||||||||
| L | S | P | f | W | T | H | h | x | k | i | j | m | n-d | e | g | n | n-t | |
| 65FZB-20 | 1100 | 600 | 250 | 180 | 390 | 350 | 440 | 212 | 80 | 20 | 65 | 145 | 185 | 4-18 | 50 | 125 | 165 | 4-18 |
| 65FZB-30 | 1200 | 660 | 300 | 200 | 450 | 400 | 480 | 232 | 100 | 24 | 65 | 145 | 185 | 4-18 | 50 | 125 | 165 | 4-48 |
| 80FZB-20 | 1200 | 660 | 300 | 200 | 450 | 400 | 480 | 232 | 100 | 24 | 80 | 160 | 200 | 8-18 | 65 | 145 | 185 | 4-18 |
| 80FZB-30 | 1240 | 740 | 330 | 210 | 500 | 450 | 520 | 260 | 110 | 24 | 80 | 160 | 200 | 8-18 | 65 | 145 | 185 | 4-18 |
